凝汽器胶球清洗装置的组成及作用?

      凝汽器胶球清洗装置的组成及作用?一、凝汽器胶球清洗装置的组成 凝汽器胶球清洗装置设备通常由表面式凝汽器、抽气设备、凝结水泵、循环水泵，以及这些部件之间的连接管道组成，如图4-1所示。排汽离开汽轮机之后进入 凝汽器5，凝汽器内流人由循环水泵4提供的循环水作为冷却工质，将排汽凝结为水。由于蒸汽凝结成水时，28000倍)，这就在凝汽器内形成高 度真空。为保持所形成的真空，则需用抽气设备1将漏入凝汽器内的空气不断抽出，以免不凝结的空气在凝汽器内逐渐积累，使凝汽器内压力升 高。由凝汽器产生的凝结水，则通过凝结水泵6进入锅炉的给水系统。
　　凝汽器胶球清洗装置大都采用水作为冷却工质。按供水方式的不同，有一次冷却供水和二次冷却供水。供水来自江、河、湖、海等天然水源，排水仍排回其 中的，称为一次冷却供水，或开式供水。供水来自冷却水塔或冷却水池等人工水源，排水仍回到冷却水塔(水池)循环使用的，称为二次冷却供 水，或闭式供水。在特别缺水的地区，则可采用空气作为冷却工质。

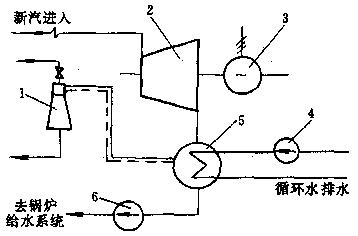

图4-1凝汽器胶球清洗装置系统组成
1-抽气设备；2-汽轮机；3-发电机；4-循环水泵；5-凝汽器，6-凝结水泵
　　表面式凝汽器在火电站和核电站中得到广泛应用，图4-2为表面式凝汽器的结构示意图，冷却水由进水管4进入凝汽器；先进入下部冷却水管内 ，通过回流水室5进入上部冷却水管内，再由出水管6排出。同一股冷却水在凝汽器内转向前后两次流经冷却水管，这称为双流程凝汽器，同一 股冷却水不在凝汽器内转向的，称为单流程凝汽器。冷却水管2安装在管板3上，蒸汽进入凝汽器后，在冷却水管外汽测空间冷凝，凝结水汇集 在下部热井7中，由凝结水泵抽走。

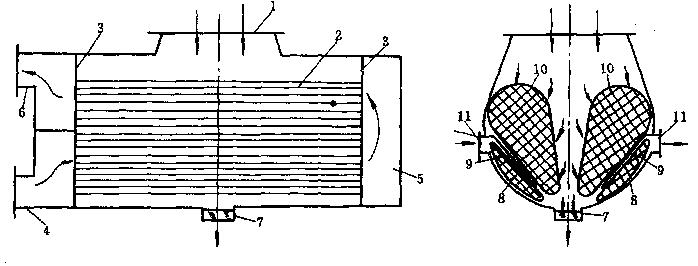

图4-2表面式凝汽器胶球清洗装置结构简图
1-蒸汽人口；2-冷却水管，3-管板；4-冷却水进水管；5-冷却水回流水室；6-冷却水出水管；7-凝结水集水箱(热井)；8-空气冷却区；9-空气 冷却区档板；10-主凝结区；11-空气抽出口
　　凝汽器的传热面分为主凝结区10和空气冷却区8两部分，这两部分之间用档板9隔开，空气冷却的面积约占凝汽器面积的5％-10％，设置空气冷 却区的目的主要是冷却空气，使其容积流量减小，进而减轻了抽气设备的负荷，有利于提高抽气效果。
二、凝汽器胶球清洗装置设备的作用
　　根据前面的叙述可知，汽轮机凝汽器胶球清洗装置中的凝汽设备是起了一种热力学中"冷源"的作用，降低冷源的温度就能提高循环的热效率。因此，凝汽设备 的*一个作用是：在汽轮机的排汽口建立并保持高度真空，使进入汽轮机的蒸汽能膨胀到尽可能低的压力，从而增大机组的理想比焓降，提高 其热经济性。

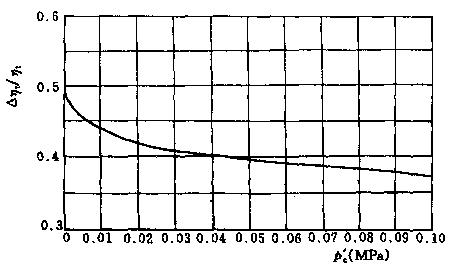

　　图4-3为一次中间再热亚临界机组热效率与排汽压力p'c的关系，该汽轮机新汽压力p'0＝16.67MPa，新 汽和再热蒸汽温度t0=tr=537℃，再热压力pr＝3.665MPa，机组容量为300MW，可 以看出，若没有凝汽设备，汽轮机的*低排汽压力是大气压，循环热效率ηs只有37.12％，而当p'c=5.0kPa时，ηt＝45.55％，两者之差的相对值Δηt/ηt达18.5％。因此，降低排汽压力对提高经济性的影响是十分显著的。
　　凝汽器胶球清洗装置的排汽压力也不是越低越好，而是有一个*佳值，这个*佳值主要受两方面因素的影响，一方面，在凝汽器中保持真空是需要消耗能量 的，降低排汽压力则需要增大凝汽器的冷却面积，增加冷却水量，进而增大厂用电，以及增加基本投资和运行费用，因此，机组排汽压力降低 时，虽然使汽轮机的理想比焓降增大，机组功率相应增大，但凝汽设备所消耗的功率也同时增大，这就会出现在某个排汽压力下，汽轮机因真 空的提高而增加的功率等于(甚至小于)凝汽器胶球清洗装置所增大的能量消耗。因此，继续降低排汽压力就会得不偿失。另一方面，排汽压力降低时，其 体积急骤增大，汽轮机排汽部分(后汽缸)的尺寸将显著增大，末级叶片高度也相应增大，使机组构造复杂，若使末级尺寸不变，则势必增大末 级排汽余速损失，这样降低排汽压力所得到的效益也就被抵消了。因此，近代汽轮机的设计排汽压力一般都在0.0029～0.0069MPa的范围内，而 不采用更低的数值。

图4-3一次中间再热亚临界机组的热效率
　　凝汽器胶球清洗装置设备的*二个作用是将由排汽凝结而成的凝结水作为锅炉的给水，循环使用。锅炉给水不洁净将使锅炉结垢和腐蚀，使新汽夹带盐分，汽 轮机通流部分结垢将会严重，影响电厂的安全经济运行。汽轮机容量越大，给水量也越大。若全部靠软化水，则水处理设备的投资和运行费用 将大大增加，而凝汽器洁净的凝结水正好可大量用作锅炉的给水。
