烟气挡板门

目  录

一、 用途：

二、 技术参数

三、 性能特点

四、 供货说明

五、 其他说明

 六、订货须知

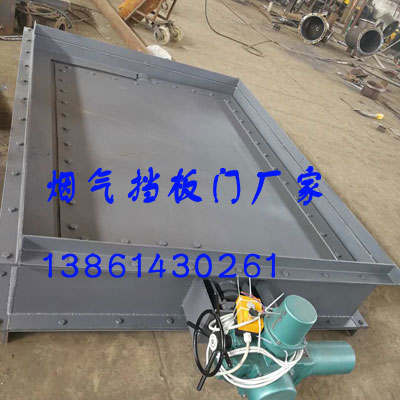

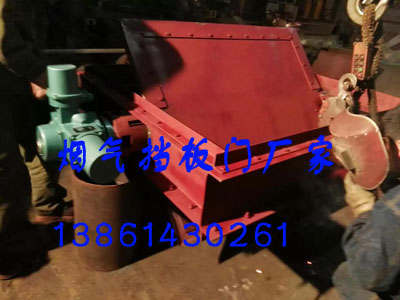

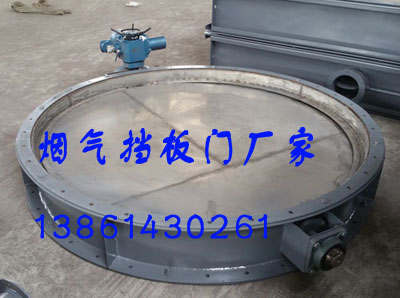

一、烟气挡板门（脱硫挡板门）用途：

烟气脱硫双层百叶窗式挡板风门用于烟气脱硫系统吸收塔进、出口或旁路烟道上，或用于烟气脱硝及烟气除尘系统中，风门通常采用百叶窗式双层挡板结构，关断时双层挡板之间通入密封空气进行气密封，实现隔离关断烟气的作用。

二、烟气挡板门（脱硫挡板门）技术参数：

    1、烟道截面：W（宽）×H（高）×L（厚）；

    2、适用介质：冷热烟气；

    3、设计耐温：≤350℃；

    4、设计压力：±8500Pa；

    5、烟气内外泄漏率：“0”

    6、驱动方式：电动或气动；

    7、电源和控制要求：由用户选定。

三、烟气挡板门（脱硫挡板门）性能特点：

    1、脱硫挡板门采用单轴驱动双百叶窗式挡板结构，双层叶片中间设计有导入密封空气的密封室，将高于烟气压力的密封空气通入挡板，使双层挡板之间形成密封空气隔离层，阻断烟气流的通过。

    2、风门启闭时间≤60S（可根据用户要求选定）。

    3、外部设计有连杆机构，使数个叶片同步开启或关闭。

    4、双百叶窗式挡板门设计结构合理，叶片刚性好，运行稳定可靠，百叶窗式挡板叶片密封型式：弹性密封和气密封。

    5、双挡板上设计安装有密封风入口阀，通入密封空气后，挡板门密封效率为：100％。

    6、驱动方式：气动或电动

    7、驱动装置通常采用直联式与风门连接安装。

    8、电动装置采用机电一体化产品，具有力矩保护和限位装置并能远方控制操作，电动装置还具有手、电动切换功能以备安装调试、检修时使用。

    9、风门与管道的连接方式：法兰密封焊连接或法兰螺栓连接。

    10、密封风系统的密封风机和电加热器可由我方选型后成套提供。

四、烟气挡板门（脱硫挡板门）供货范围：

     包括风门本体、密封风入口阀、驱动装置（电动装置或气动装置）和其它附件，密封风机和电加热器可成套供货。

五、烟气挡板门（脱硫挡板门）其他说明：

1、该烟气挡板门风门因风道内含二氧化硫易腐蚀，选用Q235外敷316L、1.4529、C276等材质进行设计制作，具有耐温耐腐蚀，使用寿命长等特点。

2、为了使风门板在高温情况下不易变形，双层板之间设有加强筋，风门轴头，轴瓦、轴套、轴分别选用几种不同耐高温、耐磨、耐腐蚀材料制作。

3、电动装置和风门轴连为一体，无间隙，关闭后漏风率0%。

4、电动装置上调有多功能限位装置，开关到位准确无误。

5、配电柜内设有DCS接口，达到自动化运行效果。

6、具有调整，隔绝共用，调整灵活，隔绝性能好。

7、开关灵活，无卡涩现象，无内漏，外漏现象，轴封良好。

8、全自动化程度高，具有远程，近距离和手动操作功能。

9、制作工艺符合相关行业标准。

六、烟气挡板门（脱硫挡板门）订货须知：

    1、提供烟道接口尺寸及管道的安装位置（水平管道或立式管道）；

    2、烟气参数；

    3、启闭时间要求；

    4、连接方式：法兰平面对焊连接或法兰螺栓连接；

    5、防腐蚀材质要求（镍基合金或耐酸不锈钢）；

    6、操作方式：电动或气动（驱动装置品牌要求）；

    7、风门在管道中的用途及位置；

    8、订货前供方提供安装总图给需方确认。
