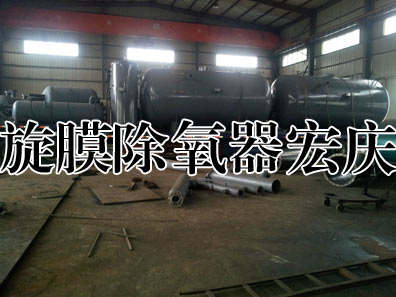

长春**热电有限公司订购2台GE-300旋膜除氧器生产完成准备发货

        长春**热电有限公司订购2台GE-300旋膜除氧器生产完成准备发货，控制系统介绍旋膜除氧器系统主要是控制水箱水位和水温，监视旋膜除氧器压力。控制系统采用AI调节器、变频器、气动薄膜调节阀等先进的控制设备,对旋膜除氧器施行有效的控制,系统具有自动/手动切换功能、声光报警提示等确保系统的安全运行，采用变频器对水泵进行起停控制，实现给水的自动调节。
1、控制回路：
        除氧器水位：采用单室平衡容器加差压变送器的方法，可得到与水位成正比的4—20mA的电流信号，测量仪表将该电流信号转换为水位信号，直接在仪表上显示水位的高低。该水位信号同时作为自动调节的水位测量信号，参与系统的自动调节，调节器的型号为AI-808AI4X3L2L2。
        旋膜除氧器温度：用PT100测量水的温度，通过温度变化调节气动薄膜调节阀的开度，改变蒸汽量的大小，使温度保持在104度，调节器的型号为AI-808AX3L2L2。
2、系统调试
        AI调节器是这个系统的核心控制设备，它的控制效果直接影响整个系统的正常运行。在没有经验控制参数的时候，为了达到最佳的控制效果，仪表要进行PID自整定，但一般的调节仪表在自整定时的调节状态是位式控制，输出量要么最大要么最小，在系统中调节输出大幅变化是不允许的。AI-808调节器具有手动自整定模式可以很好的解决这个问题，具体操作是：把仪表切换到手动输出状态，通过仪表的△ ▽键调整输出量，使测量值尽量和设定值保持一致，然后在这个状态下启动自整定，这样仪表的输出值将限制在当前手动输出值的±10%范围内，从而避免出现输出值的大幅变化。在多数情况下，自整定一次就可以使获得满意的控制效果。如果控制有偏差时，可以通过微调M5、P、T参数来修正。水位控制的PID参数取CTRL=4、M5=4、P=5、T=1。温度控制的PID参数最好是通过自整定来取得，旋膜除氧器压力在0.012-0.02 MPa时，如果温度还达不到104度，可以通过调节蒸汽旁路阀来加热，使温度达到104度。
