凝汽器海绵胶球清洗装置组成配件，胶球清洗装置产品用途与特点？

胶球清洗装置产品用途与特点：
　　  凝汽器海绵胶球清洗装置由收球网、二次滤网、装球室、胶球泵和程控装置等设备组成。凝汽器海绵胶球清洗是借助水流的作用将大于铜管内径的海绵胶球挤过凝汽器铜管，对铜管进行擦洗。凝汽器海绵胶球清洗装置可在机组不减荷情况下循环清洗凝汽器铜管，降低凝汽器的端差和汽轮机背压，提高汽机热效率。降低发电煤耗。同时可减缓铜管内侧腐蚀，是节能和改善劳动条件的理想设备。应用凝汽器海绵胶球清洗装置和海绵胶球不停机在线运转，清除冷却管中的结垢和沉淀物，并始终维持设备的可靠运转。是提高电厂经济效益、保障凝汽器安全运行，不可缺少的必备产品。

      凝汽器海绵胶球清洗装置的收球率主要决定于收球网的结构是否先进合理，是宏庆公司研制出的新型栅网板式收球网具有可旋转型，在胶球装置投运时，网板处于收球位置，不投运情况下该栅网板可以旋转到与水流方向一致的位置，既减少水阻又起到清洗栅板上杂物作用。本设备有单板式和分流型两种，可选用手动或电动操作，而且栅网板采用拉筋螺栓组合，从而避免了使用一段时间后，由于压力释放、便网板变形，造成逃球等现象。凝汽器海绵胶球清洗装置结构简单，运转灵活，收球顺畅，收球率达96%以上。

      凝汽器海绵胶球清洗装置系统的组成：收球网、装球室、分汇器、胶球输送泵、二次滤网及管道阀门和控制部件组成。
      胶球清洗规格:按机组容量或循环水管道配置。
　　  1、收球网：收球网是胶球清洗系统中的关键设备，它安装于凝汽器出水管段上，它的作用是把胶球从冷却水中分离出来，且必须具备不漏球、不卡球的性能，球被回收后的栅网板可以转动；在胶球装置投运时，网板处于收球位置，在不投运清洗装置时，该栅网板可以旋转到与水流方向一致的位置；并设有反冲角度。既减少水阻又起到清除栅板上杂物的作用。网板的转动定位由电动执行机构执行（小型收球网为手动控制）。
　　  连云港市宏庆电力辅机开发有限公司研制的新型收球网是目前第三代更新换代产品。它具有结构设计新颖、合理；操作方便；胶球回收率高（≥98%）等特点。
　　  工作原理：新型收球网是在相应的管道中设置了一个A型栅格网，上部为进水端，网板将整个管道截面全部遮挡，收球工作由此开始。
　　  A型栅格网的两片网板由两根转轴转动，在非运行工况时网板可被旋转到一定角度，形成与水流平行的H型结构。H型结构使水流对网板进行反冲洗，可清除网上杂物及减小水阻。在投球运行时将网板转回到原来的A型结构位置上。
主要型式有手动（小管径）和电动（大管径）两种供选用。

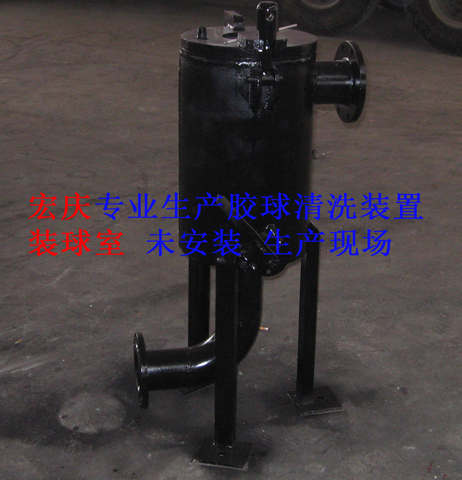

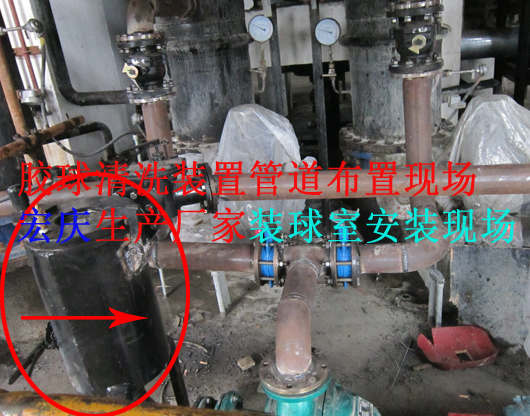

　　  2、装球室：装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置；它由外壳、漏斗、切换阀等组成，并配有观察窗、放气、放水阀门等。
　　  3、胶球泵：它是胶球清洗系统中使胶球进行不断循环的动力设备。该泵是一个专用的无障碍离心泵，其叶轮由两片构成管状通道。它具有不堵球、不切球和对胶球磨损小等优点。
　　  4、分汇器：分汇器是一个三通（管）阀。通过其中导向板的切换可使球进入需要清洗的一侧凝汽器中。它也可作为收球网胶球引出管的汇合和装球管的分流三通管使用。
