循环水管上直通式全自动工业滤水器的安装应用说明？

     下面是一幅我公司用户循环水管上应用直通式全自动工业滤水器的安装图。2017年的环境大检修，阀后的管道太短，在循环水管下面安装直通式全自动工业滤水器，加大循环水流量，实现无物质过滤情况。供应冷凝器、冷却器及轴系等冷却水的机械设备、管路及附件的总称。循环水系统的功能是将冷却水(海水)送至高低压凝气器去冷却汽轮机低压缸排汽，以维持高低压凝气器的真空，使汽水循环得以继续。另外，它还向开式水系统和冲灰系统提供用水。

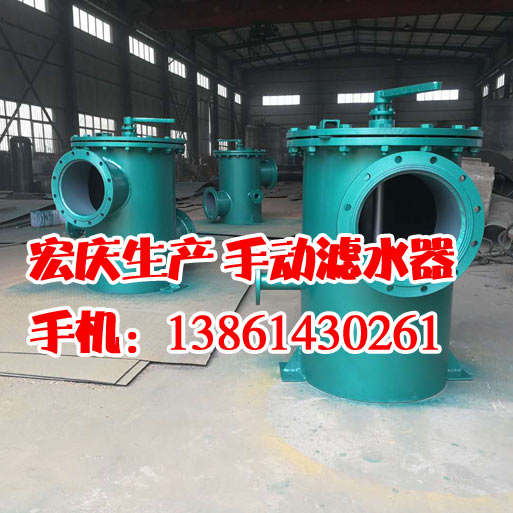

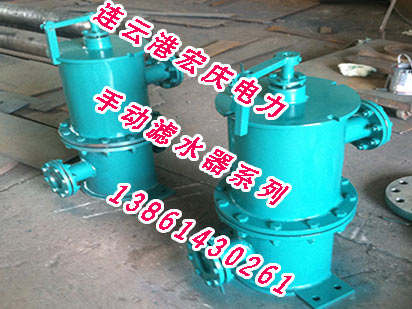

     工业滤水器分为手动滤水器、电动滤水器及全自动反冲洗型滤水器、滤网。

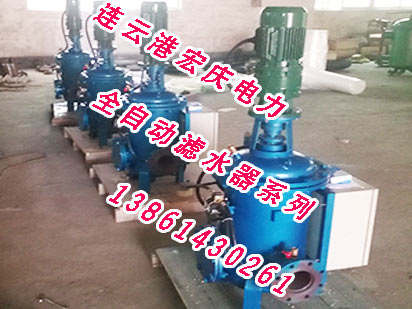

全自动工业滤水器优点：
　　  ①外型尺寸小，便于现场的布置和安装。
    　②网板材质及结构最大限度提高水流的过流面积，有效减少滤网水阻，保证运行可靠不发生卡、堵、塞现象,大大延长了滤网。
    　③滤网采用3-6mm不锈钢板整体冲压成形，网芯应能承受150kPa的差压，而不变形、不损坏。具有工作寿命长、耐腐蚀、不生锈、表面光洁、不结垢的特性。
全自动滤水器应用领域：
　　  火力发电厂、水电站、石油化工、钢铁冶炼、印染、造纸纺织等各工矿企业循环冷却水系统，热网水系统及其它供用水管道上。
全自动滤水器用途：
　　  在火力发电厂、水电站、钢铁冶炼、石油化工、印染造纸等企业的供用水管道上，由于从江河湖海中取水的水源不同，所以在水中存在着各种各样的杂质，如：工业废弃物、浮草、鱼虾、田螺等。供水系统的管道前，一般都采用了一次滤网进行处理。但处理后的水质中仍存在着一些体积较小的杂物，如：小颗粒状的悬浮物、泥沙、田螺等。当它们在供用水系统中聚集到一定程度而不清除时，将导致通流面积减少，导致堵塞，严重时造成停机，尤其对安全运行构成极大威胁。所以在大管径的管道上设置二次滤网，而在内冷循环水小管径的管道上设置工业滤水器、全自动滤水器是很有必要的。
全自动滤水器安装说明:
　　  ⑴将全自动滤水器装入管道系统焊接法兰时应注意焊接过程中勿将焊渣溅入滤芯上。
　　  ⑵试机前最好将管道系统清洗干净。
　　  ⑶试水时先打开进水口阀门，关闭出水口阀门，并打开排空阀。
　　  ⑷当排空阀出水后将其关闭，并打开出水口阀门，即可投入正常运行。
