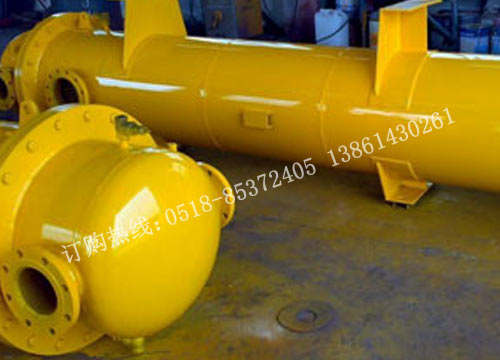

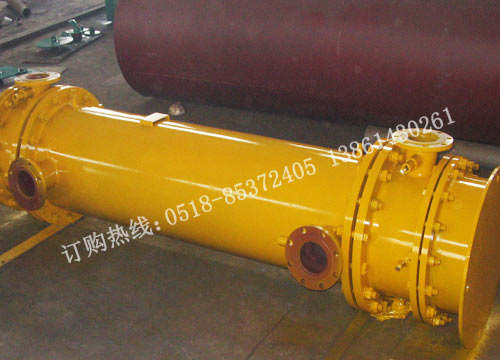

冷油器生产厂家（宏庆工艺）	冷油器技术（材质采用不锈钢）

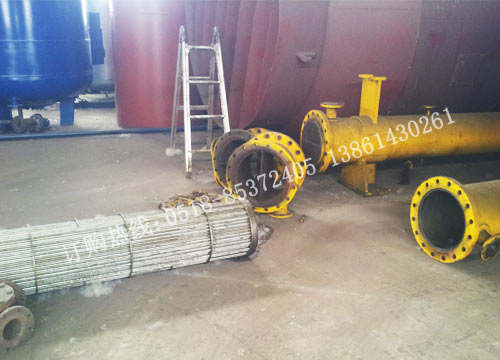

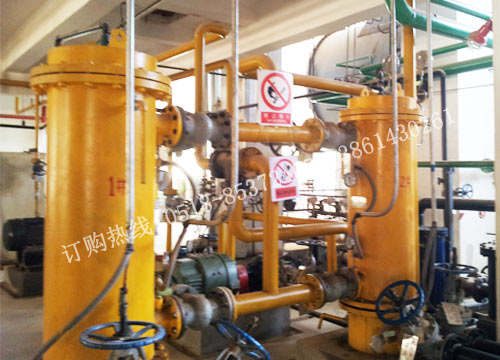

冷油器升级改造现场图	用户冷油器升级改造安装现场

冷油器概述：

        冷油器是电力系统中汽轮机配套使用的透平油冷却设备，该型冷油器为光管表面式，采用循环水作为介质实现热交换，从而保证轴承入口油温达到规定值，确保机组正常运行。

冷油器结构形式：

        冷油器主要部件有上下水室，壳体管系及充油管路构成，壳体上接有进出水管，进出油管，排水管，排油管，排气管及温度表座。

        冷却水流程一般为双流程，冷油器一般为立式安装形式，也可卧式安装（选卧式冷油器）。

冷油器进行技术改造的可行性分析：

        在冷油器底部端盖与冷油器中间桶体法兰结合面之间，增加聚四氟乙烯垫床，保证原来密封面不便的基础上，再增加两个密封面。因为聚四氟乙烯材料的可伸缩性能好于铜床，所以满足依靠法兰螺栓紧力增大密封性能的要求。该措施的实施难度要远远小于其他措施。

冷油器进行技术改造的经济性分析：

        1） 每次冷油器发生泄漏，一般要等到机组大、小修过程中开展检修工作，在带伤运行的阶段，增加了泄漏油、水的清理工作，加大了班组的工作量。

        2）冷油器端盖体积庞大并且检修空间狭小，所以每次在安装O型圈时，必须5个人同时工作，这样每次检修产生的人工成本相当大。

        3）检修中更换O型密封圈，往往产生很多耗材，增加了检修费用。

        通过以上分析，可以证明冷油器进行技术改造的必要性以及可行性，以及实施改造后，能够带来的经济效益。在改造中，可以采用逐步渐进的方法，利用机组大小修，逐步对于#1、#2、#5和#6机组的冷油器进行改造，改造结束后，势必能够带来相应的经济效益，节省设备的维护和检修成本。

下面分析冷油器升级改造的原因有哪些？

换不锈钢管的工艺要求：

        1、新不锈钢管的准备：将检查合格后的不锈钢管，按冷油器的尺寸下料，不锈钢管要比管板长出4～5毫米，不锈钢管两端除去毛刺，将胀管部分打磨光滑，在两端约50毫米处进行回火处理。

        2、剔除旧不锈钢管：选用专用半圆三角錾子剔除，剔时注意不要损伤管板，剔光不锈钢管，将旧不锈钢管抽出后将管板管孔清理干净，用细砂布打磨光洁，用布擦掉粉尘。

        3、穿新管、胀口：管板和不锈钢管都准备好后，可以穿新不锈钢管，注意不宜用力过猛、蹩劲，对准自己的孔位装入，新管两端外露部分应相等，管板孔直径比管径略大，约0.5毫米，不宜过大或过小。不锈钢管穿好后可用胀管器胀口，胀管时力量速度不宜过大或过小，胀管长度应为管板厚度的2/3，不可大于管板的厚度，胀完后两端用冲子翻边。

        4、换不锈钢管时要一半一半的换，拆一半换好再拆另一半。

        5、换管过后的焊接接头需要进行泄漏检测或者无损检测。

凝结水产生过冷却的主要原因：

        1、凝结器汽侧积空气，使蒸汽分压力下降。从而凝结水温度降低。

        2、运行中凝结器水位过高。淹没了一些冷却水管，形成凝结水过冷却。

        3、凝结器冷却水管排列不佳或布置过密，使凝结水的冷却水管外形成一层水膜。此水膜外层温度接近蒸汽饱和温度，而膜内层紧贴不锈钢管外壁，因而接近或等于冷却水温，当水膜变厚下垂成水滴时，此水滴温度是水膜平均温度，显然低于饱和温度，从而产生过冷却。

故障分析：

        冷油器的主要作用为冷却润滑油，在汽轮机以及发电机运行过程中，保持其轴承的温度在正常范围内。#1、#2以及#5、#6机组主机冷油器均采为上海汽轮机厂制造，在冷油器运行过程中，频繁出现底部端盖漏油或者漏水的故障。在实际的检修过程中，发现了导致故障频发的原因，近而提出了相应的技术改造措施，对于冷油器的设计以及运行维护有一定的借鉴意义。

冷油器故障原因分析：

        在机组的运行过程中，#1、#2、#5和#6机多次发生冷油器底部端盖漏水或者漏油的故障，尤其在机组启动或者停运过程中，故障发生更是频繁。冷油器的油、水之间的隔离以及油和水的泄漏全部依靠两只O型密封圈，如果一旦两只O型圈出现破损或者移位，造成间隙改变，必然引起泄漏。因为该O型圈的密封面在左右两侧，而不是传统的上下两侧，所以一旦发生泄漏，增加法兰螺栓的紧力并不能减小泄漏量。

        经过分析，总结了以下几个容易引起O型密封圈间隙变化和破损的原因。

        1、机组启动或者停运过程中，冷油器油侧和水侧经常发生压力波动，导致O型密封圈移动，使其出现泄漏。

        2、机组在安装时，如果冷油器内部发生偏心安装，将使O型密封圈的间隙出现异常。在运行中，如果稍微有压力（油侧、水侧）波动，就会造成泄漏。

       3、每次检修过程中，更换O型密封圈时，因为底部端盖位置狭小，检修中，造成安装不便，往往出现O型圈被铜床压破，近而出现泄漏。每次检修后，水侧发生泄漏的概率要超过油侧，更加证明了现行的设计不便于检修以及保证检修质量。
