胶球清洗装置是凝汽器冷却管进行有效清洗的设备。胶球清洗--胶球清洗装置使用性能的好坏直接影响到凝汽器冷却管的清洗清洁度和传热效果。近年发电行业胶球清洗--胶球清洗装置的市场逐渐拓宽，胶球清洗--胶球清洗装置广泛用于凝汽器冷却管清洗工作，在连续工作不降低负荷的情况下，随时可以在线清洗，始终保持冷却管的清洁状态，能延长冷却管的使用寿命，减轻了操作人员的劳动强度，增加了凝汽器经济效益。胶球清洗装置是凝汽器清洗--凝汽器改造---凝汽器换管安全经济运行不可缺少的装置。
一、胶球清洗装置概述：
胶球清洗装置：胶球清洗装置是对凝汽器冷却管进行有效清洗的设备。胶球清洗装置使用性能的好坏直接影响到主机冷却管的清洗程度和传热效果。近年来凝汽器清洗--凝汽器改造---凝汽器换管的市场拓宽，该装置广泛用于凝汽器冷却管清洗工作，在连续工作不降低负荷的情况下，可以随时在线清洗，能始终保持冷却管的清洁状态，能延长冷却管的使用寿命，减轻劳动强度，增加经济效益。胶球清洗装置是中央空调安全经济运行不可缺少的装置。连云港市宏庆电力辅机有限公司设计制造的胶球清洗--胶球清洗装置---凝汽器胶球清洗装置是目前更新换代产品，胶球清洗---胶球清洗装置主要由漏斗式收球网∧型收球网和先进的强排污反冲清洗二次滤网组成。
1、结构设计新颖合理。
2、手动--自动操作方便。
3、胶球回收率≥95%。
4、强排污反冲清洗二次滤网过滤能力强。
二、胶球清洗装置使用范围：
胶球清洗--胶球清洗装置漏斗式收球网主要适用于中央空调主机冷却水管蒸发器的冷却管清洗凝汽器胶球清洗装置适用于凝汽器冷却管清洗工作，在连续工作不降低负荷的情况下，可以随时在线清洗，能始终保持冷却管的清洁状态，能延长冷却管的使用寿命，减轻劳动强度，增加经济效益还适用于各种热交换器对冷却管的清洗，大大提高了热交换效果，还提高了有效的经济效益。对于小机组通常采用单流程系统。 使用胶球清洗装置可在机组不减负荷的情况下清洗凝汽器，提高凝汽器的传热效果，防止汽轮机热效率因背压升高而降低，同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命，是节能和改善劳动条件的理想设备。
三、胶球清洗装置优点：
1、我公司生产的胶球清洗装置系列产品，具有不漏球、不切球、不跑球等优点。
2、收球率：冷却水压力在1.2公斤以上，投球达到饱和状态，收球率达到95%以上。
3、采用不锈钢冲孔板作为漏斗栅网，胶球的使用寿命可以延长20倍。
四、胶球清洗装置工作原理：

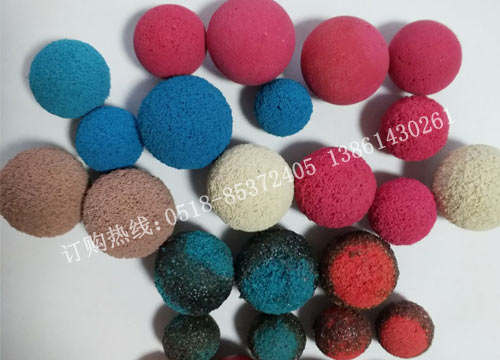

胶球清洗--胶球清洗装置---凝汽器胶球清洗装置选用合适的胶球，将胶球从装球室手孔处投入装球室内，投球数量为主机冷却水管数的10%左右。先打开收球网的球阀，然后启动胶球泵，关闭放水阀，再打开装球室上的排气阀，排完装球室内的空气，关闭排气阀，再打开送球管道中间的球阀，当水流正常运行时慢慢打开装球室的切换阀，不宜过猛的切换，过猛切换会导致收球网堵球。胶球在循环水流带动下进入凝汽器水室。胶球在循环水进出口压力差的作用下跳动洗刷冷却管内泥沙污物，对冷却管内进行一次抹擦，使冷却管内壁泥沙污垢随着水流带出，胶球经循环水的带动下进入收球网，收球网将胶球分离出来，由胶球泵将胶球重新吸入装球室，按此规律往复循环对中央空调主机冷却水管进行连续清洗，运行时间一般为40分钟 。
五、胶球清洗装置组成：

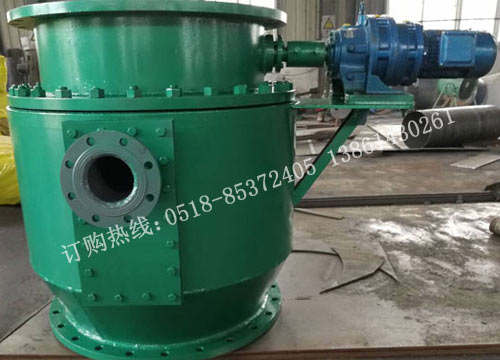

1、胶球清洗装置→强排污二次滤网：二次滤网是冷却水净化装置的主要设备之一，它可以清洗大于2㎜以上的一切杂物，能保证胶球畅通无阻在主机冷却管内正常运行，强排污二次滤网起到了关键作用。详细工作参数等情况参阅强排污二次滤网使用说明书。电动旋转强排污反冲洗二次滤网结构形式如二次滤网使用说明书上的图样所示：它主要由：（1）壳体（2）不锈钢网芯（3）传动机构（4）减速机（5）强排污装置等部件组成。

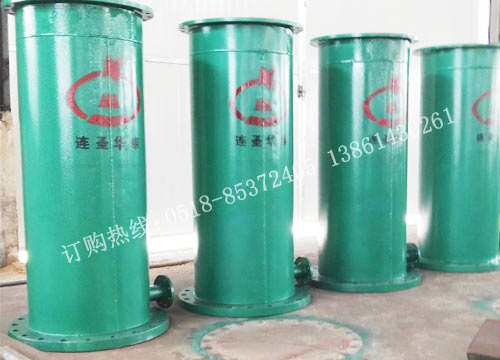

2、胶球清洗装置→收球网：收球网是胶球清洗系统中的关键设备，它安装在中央空调主机冷却水的回水管段上，它的作用是把胶球从冷却水中分离出来。我公司设计的漏斗式收球网---∧型收球网，它克服了栅板的漏球、跑球、切球、碎球等缺点，操作方便，收球率高，经济效益好。

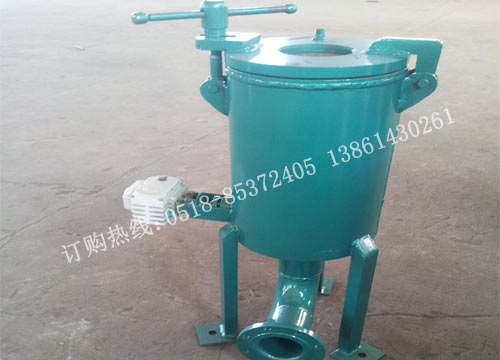

3、胶球清洗装置→装球室：装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置：它由外壳、漏斗、切换阀等部件组成，并配有观察窗、排气阀、放水阀。

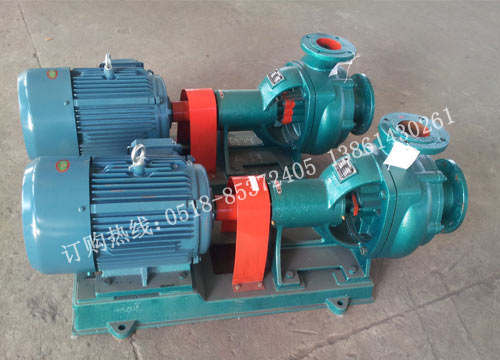

4、胶球清洗装置→胶球泵：它是胶球系统中让胶球进行不断循环的动力设备，该水泵是一个专用无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和对胶球磨损力小等优点。

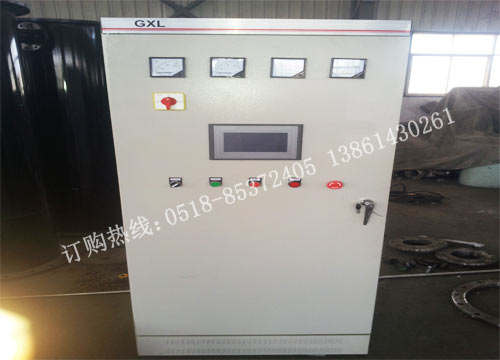

六、胶球清洗装置PLC自动控制：
胶球清洗装置还可以实现自动化运行，主要靠PLC模块自动化控制，电动二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时，达到设计差压值时，差压变送器将信号传送给PLC，PLC模块指令启动电动二次滤网传动机构，同时打开电动排污阀进行排污。当差压值恢复时，差压变送器将信号传送给PLC模块，PLC模块指令停止电动二次滤网旋转，关闭电动排污阀。PLC同时配有时间实施计划，胶球清洗投用可设置二级时间保护，时间设计范围可以设置10-99小时自动投用一次。投用时间可设置为15-30分钟，投用时间设置：PLC指令打开装球室前置电动球阀，同时将信号传送给胶球输送泵，启动胶球输送泵。同时打开循环水进水管道上电动投球阀，当正常运行后PLC指令打开装球室出口电动球阀，循环水管道回水管道上装有收球阀，PLC设置时间清洗为15-30分钟后。PLC指令关闭装球室的电动阀门，PLC再指令关闭电动投球阀门，再指令关闭收球电动阀门、其次PLC指令停止胶球泵运行，根据PLC设置每隔10-99小时再进行下一次清洗工作，这样保证了胶球清洗装置的安全运行。
